Montageanleitung Terrassenmarkise Modell 110
Vorbereitende Maßnahmen
- Prüfung der Lieferung:
- Anzahl und Art der Montagekonsolen mit Bestellung abgleichen
- Befestigungsuntergrund mit Bestellangaben vergleichen
- Bei Abweichungen: Montage nicht durchführen
- Vorbereitung des Montageorts:
- Geeignete Aufstiegshilfen bereitstellen
- Bei Arbeiten über 2,5m: Absturzsicherung vorsehen
- Arbeitsbereich absichern
Montage-Schritte
- Position festlegen:
- Markisenlage an der Wand/Decke markieren
- Position der Befestigungskonsolen nach Aufteilungsplan festlegen
- Konsolen müssen nahe bei den Gelenkarmen sitzen
- Konsolen montieren:
- Bohrlöcher anzeichnen gemäß Aufteilungsplan
- Löcher bohren entsprechend gewähltem Befestigungsmaterial
- Wandkonsolen fluchtend montieren
- Bei Unebenheiten: Konsolen unterfüttern
- Alle Konsolen auf gleicher Höhe ausrichten
- Markise einsetzen:
- Markise mit 4-Kant-Tragrohr in die Konsolen einschieben
- Mit Schraube M10 in jeder Konsole sichern
- Armneigung einstellen:
- Sicherungsschraube am Armkipper entfernen
- Arm entlasten
- Mit Innensechskantschlüssel justieren:
- Rechtsdrehen: Neigung vergrößern (Arme senken)
- Linksdrehen: Neigung verringern (Arme heben)
- Beide Arme müssen gleichen Neigungswinkel haben
- Sicherungsschraube wieder einsetzen
- Elektroanschluss (nur durch Elektrofachkraft):
- Motoranschluss gemäß VDE 100
- Kabelenden fachgerecht anschließen
- Bei mehreren Motoren: Trennrelais verwenden
- Endlagen einstellen: Standardmotor:
- Endlagentaster am Motorkopf drücken für Freilauf
- Untere Endlage anfahren und entsprechenden Knopf drücken
- Obere Endlage anfahren und anderen Knopf drücken
Funkmotor:
- In jeweiliger Endlage AUF und AB gleichzeitig 2-4 Sek. drücken
- Neue Position anfahren
- STOP-Taste 2-4 Sek. drücken zur Bestätigung
- Funktionsprüfung:
- Probelauf durchführen
- Auf gleichmäßigen Lauf achten
- Befestigungen kontrollieren
- Ein- und Ausfahren testen
Wichtige Sicherheitshinweise
- Maximale Windwiderstandsklasse beachten
- Bei Arbeiten im Fahrbereich: Automatiksteuerung ausschalten
- Keine Hindernisse im Ausfahrbereich
- Mindesthöhe von 2,5m über Verkehrswegen einhalten
- Bei Frost: Automatiksteuerung deaktivieren
- Markise nie unbeaufsichtigt ausgefahren lassen
Übergabe
- Einweisung des Kunden durchführen
- Alle Bedienungsanleitungen übergeben
- Übergabeprotokoll ausfüllen und unterschreiben lassen
- Erreichte Windwiderstandsklasse dokumentieren
Hinweis: Dies ist eine Kurzanleitung für die wichtigsten Montageschritte. Eine detaillierte Montageanleitung mit allen technischen Spezifikationen, Sicherheitshinweisen und Montagedetails steht als PDF-Download zur Verfügung.
https://www.goegelein.de/wp-content/uploads/Montageanleitung_Windklasse_2.pdf
Wartung
Hauptpunkte:
- Nur trocken einfahren! (Bei Nässe: schnell wieder ausfahren zum Trocknen)
- Führungsschienen regelmäßig von Blättern/Ästen befreien
- Jährliche Prüfung: • Laufgeräusche • Befestigungen • Endpositionen
Bei Reinigung:
- Tuch nur mit lauwarmem Wasser + Feinwaschmittel
- KEIN Hochdruckreiniger
Bei Auffälligkeiten → nicht nutzen, uns kontaktieren
Alle Details finden Sie auch in der Rechnungs-Email des Kunden
https://www.goegelein.de/wp-content/uploads/Wartungshinweise.pdf
Technischer Leitfaden
1. Häufige Kundenprobleme & Schnelllösungen
Sofort erkennbare Probleme
- Ungleichmäßiges Einfahren der Markise durch nicht korrekt eingestellte Gelenkarme
- Wasseransammlung im Tuch bei falschem Neigungswinkel
- Probleme mit dem optionalen Schutzdach
- Tuchfaltenbildung durch falsche Spannung
Schnelllösungen vor Ort
- Neigungswinkel zwischen 5° und 40° nachstellen
- Gelenkarme auf gleiche Spannung einstellen
- Befestigung des optionalen Schutzdachs überprüfen
- Tuchspannung nachjustieren
2. Technische Kontrollliste
Kritische Prüfpunkte bei der Montage
- Minimale Breite: 200 cm
- Maximale Breite: 700 cm (einzeln), 1.200 cm (gekoppelt)
- Maximaler Ausfall: 400 cm
- Wandkonsolen auf ausreichende Tragfähigkeit prüfen
- Bei gekoppelten Anlagen: Ausrichtung der Teilanlagen kontrollieren
Typische Montagefehler
- Unzureichende Wandbefestigung
- Fehlerhafter Neigungswinkel außerhalb 5-40°
- Unsachgemäße Montage des optionalen Schutzdachs
- Falsche Ausrichtung bei gekoppelten Anlagen
3. Wartungsintervalle & Ersatzteile
Verschleißanfällige Komponenten
- KADECO Gelenkarme (besonders die Kettenumlenkung)
- Tuchspannsystem
- Kurbelgetriebe (bei manueller Bedienung)
- Befestigungspunkte des Schutzdachs
Vorbeugende Wartung
- Halbjährliche Kontrolle der Gelenkarme
- Jährliche Überprüfung aller Befestigungspunkte
- Regelmäßige Reinigung der Tuchauflage
- Kontrolle der Motorendlagen (bei motorisierter Version)
Empfohlene Ersatzteile
- Standardkonsolen für Wandmontage
- Komponenten für Gelenkarme
- Befestigungsmaterial für Schutzdach
- Kurbelhalter (bei manueller Bedienung)
4. Modellspezifische Besonderheiten
Technische Merkmale

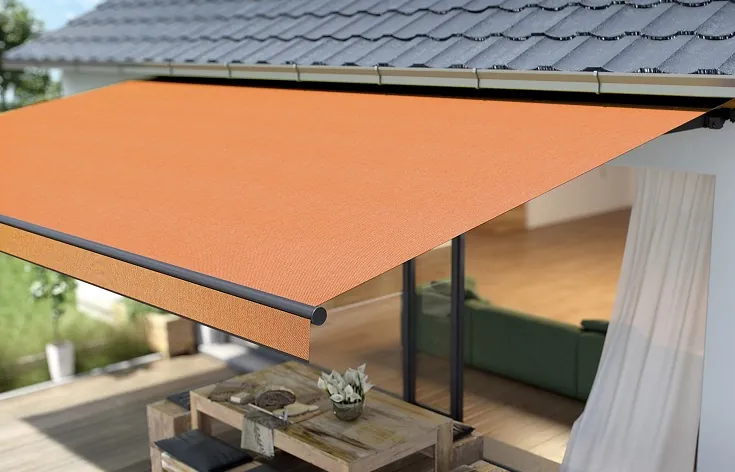

- Offene Gelenkarmmarkise in filigraner Optik

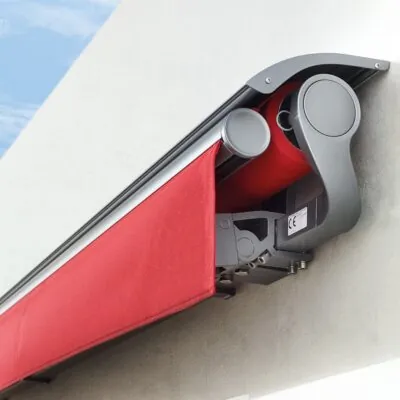

- Optionales Schutzdach verfügbar
- Keine Kassette oder Halbkassette
- Möglichkeit zur Kopplung mehrerer Anlagen
Spezielle Einstellungen
- Neigungswinkeleinstellung: 5-40°
- Motorendlagen (bei motorisierter Version)
- Kurbelgetriebe (bei manueller Version)
- Tuchspannung über Gelenkarme
5. Sicherheitshinweise
Maximale Belastungsgrenzen
- Windwiderstandsklasse 2 nach DIN EN 13561
- Maximale Ausfahrweite: 400 cm
- Maximale Breite: 700 cm (einzeln)
- Maximale gekoppelte Breite: 1.200 cm
Kritische Bedingungen
- Einfahren bei Windgeschwindigkeiten > Windwiderstandsklasse 2
- Nicht ausfahren bei Frost oder Schnee
- Bei Regen nur mit korrektem Neigungswinkel nutzen
- Besondere Vorsicht bei gekoppelten Anlagen
Besondere Vorsichtsmaßnahmen
- Regelmäßige Kontrolle der Wandbefestigung
- Überprüfung der Gelenkarmmechanik
- Bei optionalem Schutzdach: Befestigung kontrollieren
- Korrekte Verkabelung bei motorisierter Version prüfen
